Descripción
Información general
Características

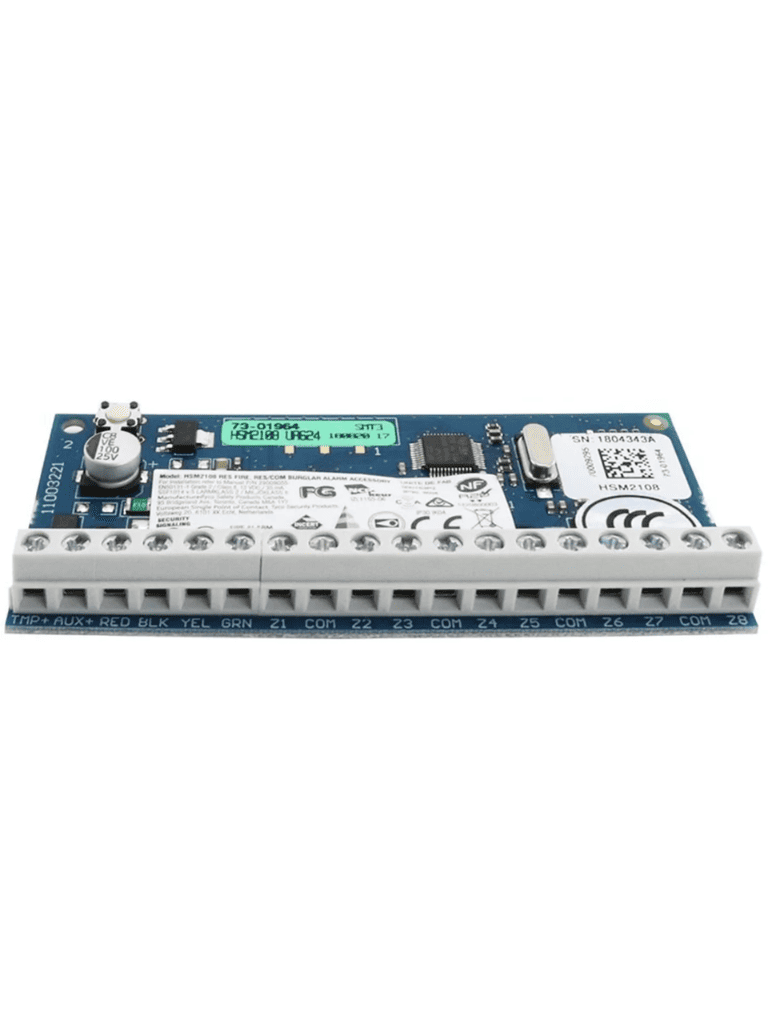

El HSM2108 se debe instalar en el mismo gabinete metálico en que se encuentra el controlador de alarmas/suministro eléctrico o en un gabinete separado. Antes de instalar el módulo HSM2108 en el gabinete, desconecte las líneas de alimentación eléctrica y telefónica.
Tanto el cableado interno como el externo se deben orientar, apoyar, ajustar, sujetar de forma tal que se reduzca el riesgo de que: (a) el cable y las conexiones de los terminales queden demasiado tensos, (b) las conexiones de los terminales se aflojen y (c) el aislamiento del conductor se dañe.
- Soporta bucles de zona sin fin de línea, con fin de línea simple y con fin de línea doble. (resistencias de 5,600 Ohm)
- Conecte hasta 15 módulos por sistema.
- Entrada de contacto antisabotaje.
- Se conecta al panel de control mediante Corbus (comunicación por medio de bus) de 4 hilos.
Especificaciones técnicas
- Dimensiones: 45 mm x 92 mm
- Consumo de corriente del panel: 130 mA (máx.)
- Tensión: 12 VCD nominal
- Entorno de operación: -10 °C a 55 °C
- Humedad relativa: 5 a 93 %
Opciones de Gabinete
Puede instalar el HSM2108 en los gabinetes metálicos que se enumeran a continuación
Modelo PC5003C (puerta extraíble) de acero calibre 22, pintado.
- Dimensiones: 248 mm (largo) x 298 mm (ancho) x 76 mm (alto).
- Peso: 1500 g
Modelo PC5003C (puerta con bisagra) de acero de 1.2 mm de grosor, pintado.
- Dimensiones: 248 mm (largo) x 298 mm (ancho) x 76 mm (alto).
- Peso: 2500 g
Modelo Power UC1 de acero calibre 18, pintado.
- Dimensiones: 315 mm (largo) x 319 mm (ancho) x 100 mm (alto).
- Peso: 3150 g
Modelo PC4003C de acero calibre 18, pintado.
- Dimensiones: 230 mm (largo) x 180 mm (ancho) x 75 mm (prof.),
- Peso: 1050 g
No incluye gabinete*
