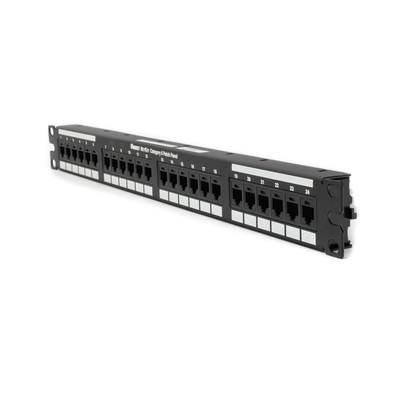

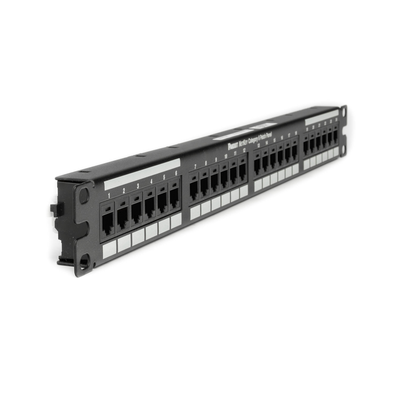

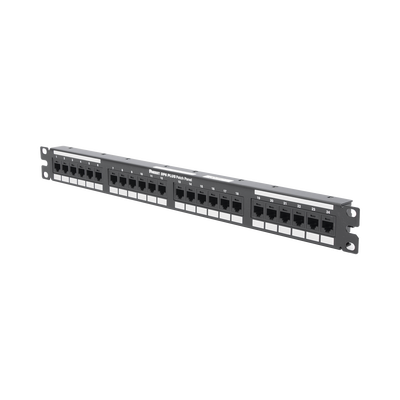

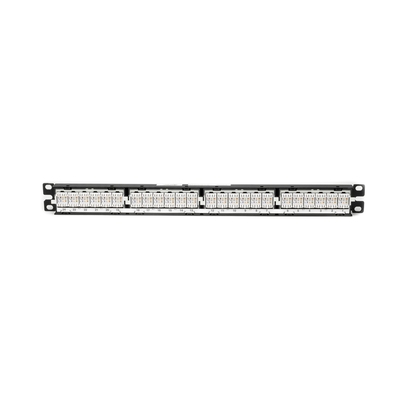

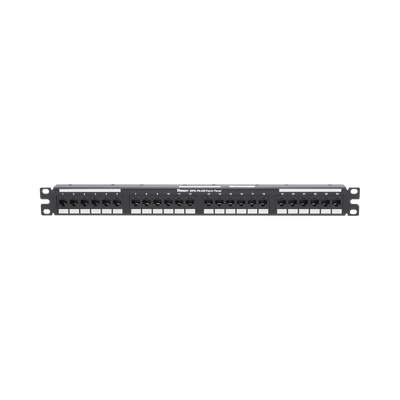

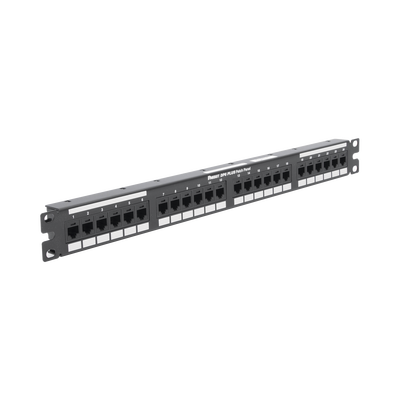

Los paneles de conexión de impacto Categoría 6/Clase E, se deben terminar con cables de par trenzado sin blindaje de 100 ohms, 22-26 AWG, de 4 pares con una herramienta de impacto 110. Los paneles de conexión deben incluyen una etiqueta universal codificada para los esquemas de cableado T568A y T568B y montarse en Racks o Gabinetes de 19in. Los paneles de conexión son fáciles de identificar con números preimpresos, áreas de escritura y kits de etiquetas opcionales.

Especificaciones Técnicas:

• Supera los requisitos de canal de las normas ANSI / TIA-568-C.2 Categoría 6 e ISO 11801 Clase E en frecuencias barridas de 1 a 250 MHz
• Cumplimiento FCC y ANSI: Cumple con todos los requisitos ANSI / TIA-968-A aplicables; contactos chapados con 50 micras de oro para un rendimiento superior
• Cumplimiento IEC: Cumple con IEC 60603-7
• Cumplimiento PoE: Soporta IEEE 802.3af, 802.3at e IEEE 802.3bt tipo 3 y 4 para aplicaciones PoE de hasta 100 W
• Rango de contuctor: Compatible con cable sólido o multifilar 22 – 26 AWG con diámetros de aislamiento del conductor de 0.048 pulg.
• Opción de Montaje: Se monta en bastidores EIA estándar de 19in. La versión de 12 puertos se puede montar en la pared con el soporte opcional 89D

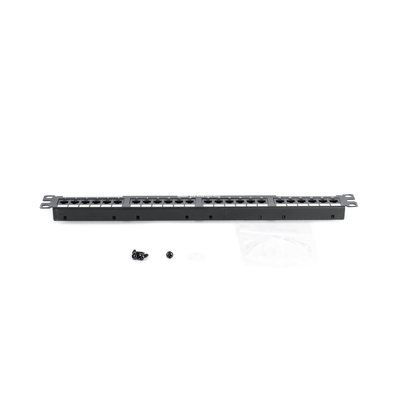

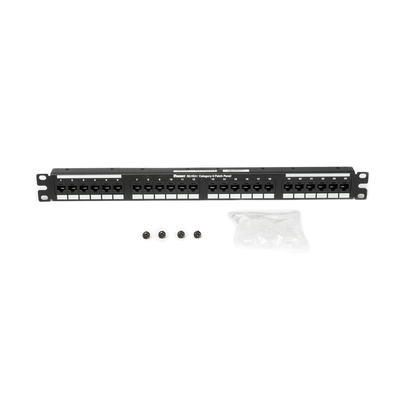

• Incluye torilleria M6 y #12-24 para montaje en Rack

Hoja de Especificaciones

Ver recurso

Manual de Instalación

Ver recurso

Probado con rendimiento al 100%. Puede confiar en que cada puerto cumple con el rendimiento especificado.
Fácil identificación. Áreas para escribir que permiten la identificación de puertos y panel.

Información técnica:
Tipo: Panel de parcheo punchdown.
Color: Negro.
Número de puertos: 24.
Nivel de rendimiento: Categoría 6/Clase E.
Unidades de rack: 1.
Esquema de cableado: T568A/T568B.
Estilo: Liso.
Identificación: Números pre-impresos, etiquetas y espacio p/escritura.
Material: Metálico con placas de plástico ABS.

Cumple con: RoHS, TIA/EIA-568-C.2, ISO 11801 2ª Ed. Clase D, ANSI/TIA-968-A, IEC 60603-7, UL 1863.
